[Kaggle] Time-series data analysis using LSTM

220920 작성

<본 블로그는kaggle의 AMIR REZAEIAN 님의 code와 notebook 을 참고해서 공부하며 작성하였습니다 :-) >

https://www.kaggle.com/code/amirrezaeian/time-series-data-analysis-using-lstm-tutorial/notebook

http://archive.ics.uci.edu/ml/datasets/Individual+household+electric+power+consumption#

Time-series data analysis using LSTM (Tutorial)







😎 프로젝트 소개

• 개별 가정 전력 소비 데이터 세트
• 데이터에 대해 가장 간단한 LSTM(장단기 기억) 순환 신경망을 구축하는 방법
• 4년 동안 1분 샘플링 속도로 한 가정의 전력 소비량 측정
• 2006년 12월에서 2010년 11월(47개월) 사이에 Sceaux(프랑스 파리에서 7km)에 위치한 집에서 수집한 2075259개의 측정값이 포함



😎 데이터 셋 정보

• 참고
  • (global_active_power*1000/60 - sub_metering_1 - sub_metering_2 - sub_metering_3)은 보조 계량 1, 2 및 3에서 측정되지 않은 전기 장비가 가정에서 1분(in watt hour)에서 소비하는 활성 에너지
  • 데이터세트에 측정값에 일부 누락된 값이 포함 (행의 거의 1,25%)
    • 모든 달력 타임스탬프가 데이터세트에 있지만 일부 타임스탬프의 경우 측정 값이 누락
    • 누락된 값은 두 개의 연속 세미콜론 속성 구분 기호 사이에 값이 없는 것으로 나타님
• 속성 정보
  • date : dd/mm/yyyy 형식의 날짜
  • time : hh:mm:ss 형식의 시간
  • global_active_power : 가정용 전 세계 분 평균 유효 전력(kilowatt)
  • global_reactive_power : 가정용 전 세계 분 평균 무효 전력 (단위: kilowatt)
  • 전압 : 분 평균 전압(단위: volt)
  • global_intensity : 가정용 글로벌 분 평균 전류 강도(단위: ampere)
  • sub_metering_1 : 에너지 보조 계량 1번(in watt-hour of active energy). 주로 식기세척기, 오븐, 전자레인지(핫 플레이트는 전기가 아닌 가스)가 있는 주방에 해당
  • sub_metering_2 : 에너지 보조 계량 2번(in watt-hour of active energy). 세탁기, 회전식 건조기, 냉장고, 조명이 있는 세탁실에 해당
  • sub_metering_3 : 에너지 보조 계량 3번(in watt-hour of active energy). 전기 온수기 및 에어컨에 해당







😎 코드 구현

1️⃣ Package load

import sys
import numpy as np # linear algebra
from scipy.stats import randint
import pandas as pd # data processing, CSV file I/O (e.g. pd.read_csv), data manipulation as in SQL
import matplotlib.pyplot as plt # this is used for the plot the graph
import seaborn as sns # used for plot interactive graph.
from sklearn.model_selection import train_test_split # to split the data into two parts
from sklearn.model_selection import KFold # use for cross validation
from sklearn.preprocessing import StandardScaler # for normalization
from sklearn.preprocessing import MinMaxScaler
from sklearn.pipeline import Pipeline # pipeline making
from sklearn.model_selection import cross_val_score
from sklearn.feature_selection import SelectFromModel
from sklearn import metrics # for the check the error and accuracy of the model
from sklearn.metrics import mean_squared_error,r2_score

## for Deep-learing:
import keras
from keras.layers import Dense
from keras.models import Sequential
from keras.utils.np_utils import to_categorical
from tensorflow.keras.optimizers import SGD
from keras.callbacks import EarlyStopping
from keras.utils import np_utils
import itertools
from keras.layers import LSTM
from keras.layers.convolutional import Conv1D
from keras.layers.convolutional import MaxPooling1D
from keras.layers import Dropout



2️⃣ Data load

df = pd.read_csv('household_power_consumption/household_power_consumption.txt', sep=';',
                 parse_dates={'dt' : ['Date', 'Time']}, infer_datetime_format=True,
                 low_memory=False, na_values=['nan','?'], index_col='dt')

• 1) 데이터에 문자열로 'nan'과 '?'이 포함  -> 두 개를 numpy nan으로 변환하여 동일하게 처리
• 2) '날짜'와 '시간' 두 열을 'dt'로 병합
•
  3) 데이터를 시간이 되도록 인덱스를 가져와서 시계열 유형으로 변환

df.info()

df.isnull().sum()

df.dtypes

df.shape

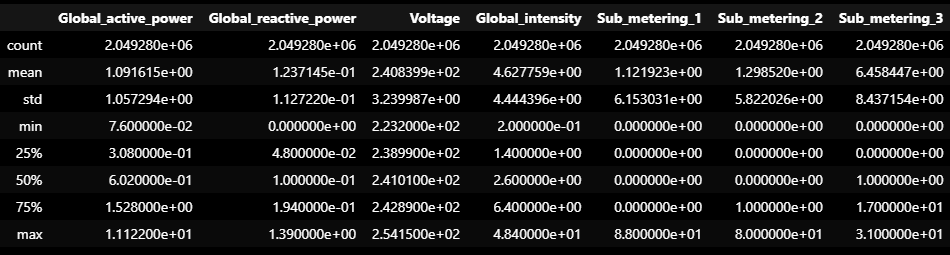

df.describe()

df.columns



• nan 값 처리하기

droping_list_all=[]

for j in range(0,7):
    if not df.iloc[:, j].notnull().all():
        droping_list_all.append(j)
        #print(df.iloc[:,j].unique())
droping_list_all

• mean 값으로 채우기

for j in range(0,7):
        df.iloc[:,j]=df.iloc[:,j].fillna(df.iloc[:,j].mean())

df.isnull().sum()



3️⃣ Data visualization

• 하루 동안 재샘플링하고 Global_active_power의 mean 과 sum
• 재샘플링된 데이터 집합의 mean 과 sum 은 유사한 구조를 갖는 것으로 보임

df.Global_active_power.resample('D').sum().plot(title='Global_active_power resampled over day for sum')
plt.tight_layout()
plt.show()

df.Global_active_power.resample('D').mean().plot(title='Global_active_power resampled over day for mean', color='red')
plt.tight_layout()
plt.show()


# 얘도 가능
# t = df.Global_active_power.resample('D').agg(['sum', 'mean'])

# t.plot(subplots = True, title='Global_active_power resampled over day')
# plt.show()

sum 과 mean 의 그래프가 매우 비슷함

• 'Global_intensity'의  mean 과 std 가 하루 동안 샘플링된 것

r = df.Global_intensity.resample('D').agg(['mean', 'std'])

r.plot(subplots = True, title='Global_intensity resampled over day')
plt.show()

• 하루 동안 샘플링된 'Global_reactive_power'의 mean 및 std

r2 = df.Global_reactive_power.resample('D').agg(['mean', 'std'])

r2.plot(subplots = True, title='Global_reactive_power resampled over day', color='purple')
plt.show()



• 한달 동안 샘플링된 'Global_active_power'의 sum

df['Global_active_power'].resample('M').mean().plot(kind='bar', label = "sum", color = "pink")

plt.xticks(rotation=60)
plt.ylabel('Global_active_power')

plt.title('Global_active_power per month (averaged over month)')
plt.legend()
plt.show()





• 분기별로 다시 샘플링된 'Global_active_power'의 mean

df['Global_active_power'].resample('Q').mean().plot(kind='bar', label = "mean", color = "royalblue")

plt.xticks(rotation=60)
plt.ylabel('Global_active_power')

plt.title('Global_active_power per quarter (averaged over quarter)')
plt.legend()
plt.show()



• 월에 걸쳐 샘플링된 'Voltage'의 mean

df['Voltage'].resample('M').mean().plot(kind='bar', label = "mean", color = "olive")

plt.xticks(rotation=60)
plt.ylabel('Voltage')

plt.title('Voltage per quarter (summed over quarter)')
plt.legend()
plt.show()





• 월에 걸쳐 샘플링된 'Sub_metering_1'의 mean

df['Sub_metering_1'].resample('M').mean().plot(kind='bar', label = "mean", color = "brown")

plt.xticks(rotation=60)
plt.ylabel('Sub_metering_1')

plt.title('Sub_metering_1 per quarter (summed over quarter)')
plt.legend()
plt.show()

🔼 월별 'Voltage'의 mean 이 다른 특징에 비해 거의 일정하다

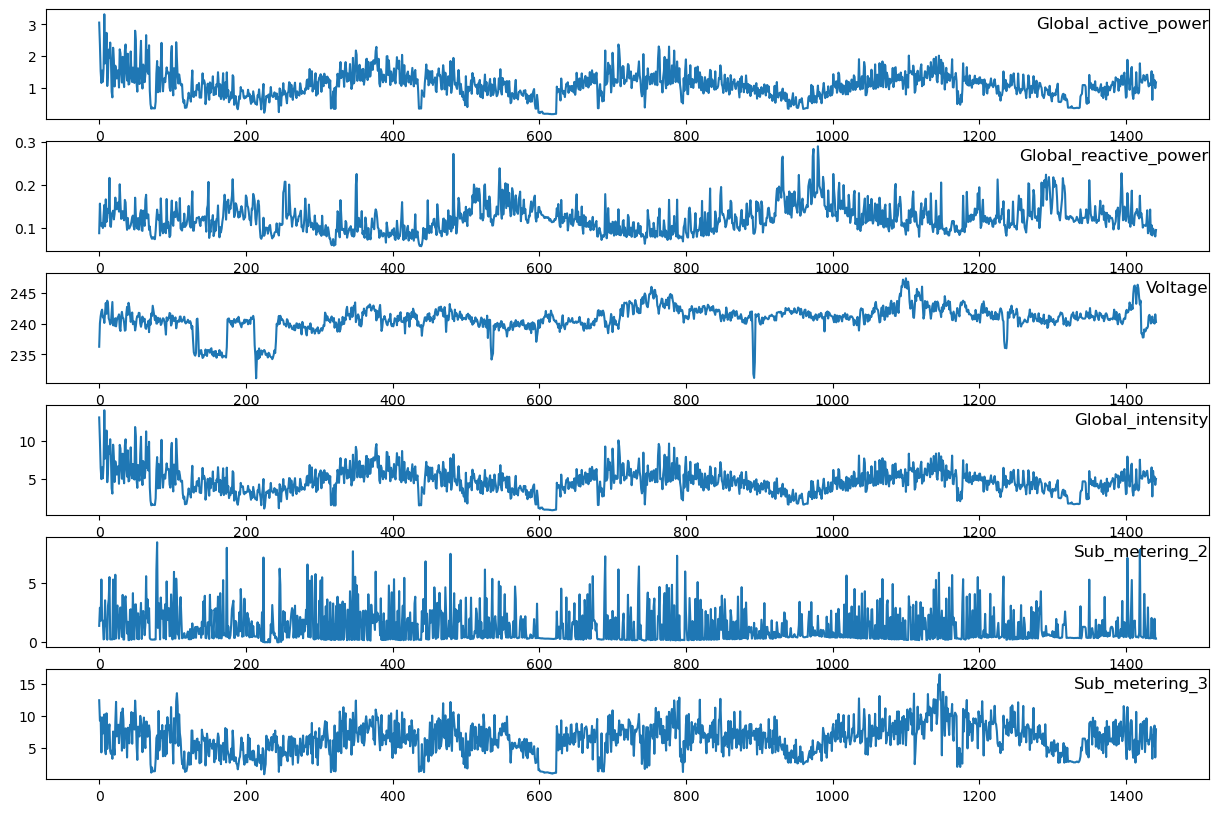

• 하루 동안 샘플링된 여러 기능의 mean

cols = [0, 1, 2, 3, 5, 6]
i = 1
groups=cols
values = df.resample('D').mean().values

# plot each column
plt.figure(figsize=(15, 10))
for group in groups:
	plt.subplot(len(cols), 1, i)
	plt.plot(values[:, group])
	plt.title(df.columns[group], y=0.75, loc='right')
	i += 1
plt.show()



• 일주일 동안 재샘플링 및 mean

df.Global_reactive_power.resample('W').mean().plot(color='y', legend=True)
df.Global_active_power.resample('W').mean().plot(color='r', legend=True)
df.Sub_metering_1.resample('W').mean().plot(color='b', legend=True)
df.Global_intensity.resample('W').mean().plot(color='g', legend=True)

plt.show()

각자 주기의 패턴이 있는가?



• 한 달에 걸쳐 재샘플링된 다른 특징의 mean에 대한 histogram

df.Global_reactive_power.resample('W').mean().plot(color='y', legend=True)
df.Global_active_power.resample('W').mean().plot(color='r', legend=True)
df.Sub_metering_1.resample('W').mean().plot(color='b', legend=True)
df.Global_intensity.resample('W').mean().plot(color='g', legend=True)

plt.show()



• 한 달에 걸쳐 재샘플링된 다른 특징의 mean에 대한 histogram

df.Global_active_power.resample('M').mean().plot(kind='hist', color='r', legend=True )
df.Global_reactive_power.resample('M').mean().plot(kind='hist',color='b', legend=True)
df.Global_intensity.resample('M').mean().plot(kind='hist', color='g', legend=True)
df.Sub_metering_1.resample('M').mean().plot(kind='hist', color='y', legend=True)
plt.show()

#df.Voltage.resample('M').sum().plot(kind='hist',color='g', legend=True 하니까 scale이 안맞아서 이상함



• Global_intensity, Global_active_power의 상관관계

  • pct_change  차이[백분율]

    • 한 객체 내에서 행과 행의 차이를 현재값과의 백분율로 출력하는 메서드
    • (다음행 - 현재행) ÷ 현재행 ==== (매도가격 - 매수가격) % 매수가격
    • 특정 N일에 대한 수익률을 구하고 싶다면 pct_change(periods=N)을 입력
  • df.pct_change(periods=1, fill_method='pad', limit=None, freq=None, kwargs)

    • periods : 비교할 간격을 지정 (기본은 +1로 바로 이전 값과 비교)
    • fill_method : {ffill : 앞의 값으로 채움 / bfill : 뒤의 값으로 채움} 결측치를 대체할 값
    • limit : 결측값을 몇개나 대체할지 정함
    • freq : 시계열 API에서 사용할 증분을 지정

data_returns = df.pct_change()

# jointplot : scatter(산점도)와 histogram(분포)을 동시에 그려주며 숫자형 데이터만 표현 가능
sns.jointplot(x='Global_intensity', y='Global_active_power', data=data_returns)

plt.show()

• Voltage와 Global_active_power 사이의 상관 관계

sns.jointplot(x='Voltage', y='Global_active_power', data=data_returns)

plt.show()



위의 두 그래프에서 'Global_incentity'와 'Global_active_power'는 상관관계가 있음을 알 수 있음
'Voltage', 'Global_active_power'는 상관 관계가 적음

산점도란
: 두 변수의 관계를 보여주는 자료 표시 방법
: 각 측정값은 두 변수를 의미하는 (x, y)

- 변수 x가 증가할수록 변수 y도 증가할 때, 두 변수 사이에는 양의 상관관계가 있다



- 변수 x가 증가할수록 변수 y는 감소할 때, 두 변수 사이에는 음의 상관관계가 있다

- 두 변수 사이에 특별한 관계가 없다면, 두 변수는 아무 연관성이 없다

[참고] https://ko.khanacademy.org/math/statistics-probability/describing-relationships-quantitative-data/introduction-to-scatterplots/a/scatterplots-and-correlation-review







4️⃣ Correlations among features

• 열 간의 상관 관계

plt.matshow(df.corr(method='spearman'),vmax=1,vmin=-1,cmap='PRGn')
plt.title('without resampling', size=15)
plt.colorbar()
plt.show()



• 몇 개월 동안 재샘플링된 특징의 mean 상관 관계

plt.matshow(df.resample('M').mean().corr(method='spearman'),vmax=1,vmin=-1,cmap='PRGn')
plt.title('resampled over month', size=15)
plt.colorbar()
plt.margins(0.02)
plt.matshow(df.resample('A').mean().corr(method='spearman'),vmax=1,vmin=-1,cmap='PRGn')
plt.title('resampled over year', size=15)
plt.colorbar()
plt.show()

위에서 보면 리샘플링 기술로 특징 간의 상관관계를 변경할 수 있음





5️⃣ Machine-Leaning: LSTM

- 시계열과 순차적 문제에 가장 적합한 반복 신경망(LSTM)을 적용
    : 큰 데이터를 가지고 있다면 이 접근법이 최선
- 지도 학습 문제를 Global_active_power 측정 및 다른 기능이 주어진 현재 시간(t)에서 Global_active_power를 예측하는 것으로 프레임할 것



• 계산 시간을 단축하고 모델을 테스트할 수 있는 빠른 결과를 얻기 위해 시간 단위로 데이터를 재구성 (원래 데이터는 분 단위로 제공)
• 데이터의 크기가 2075259에서 34589로 줄어들지만, 데이터의 전체적인 구조는 유지된다.

def series_to_supervised(data, n_in=1, n_out=1, dropnan=True):
	n_vars = 1 if type(data) is list else data.shape[1]
	dff = pd.DataFrame(data)
	cols, names = list(), list()
	# input sequence (t-n, ... t-1)
	for i in range(n_in, 0, -1):
		cols.append(dff.shift(i))
		names += [('var%d(t-%d)' % (j+1, i)) for j in range(n_vars)]
	# forecast sequence (t, t+1, ... t+n)
	for i in range(0, n_out):
		cols.append(dff.shift(-i))
		if i == 0:
			names += [('var%d(t)' % (j+1)) for j in range(n_vars)]
		else:
			names += [('var%d(t+%d)' % (j+1, i)) for j in range(n_vars)]
	# put it all together
	agg = pd.concat(cols, axis=1)
	agg.columns = names
	# drop rows with NaN values
	if dropnan:
		agg.dropna(inplace=True)
	return agg

• 계산 시간을 단축하고 모델을 테스트할 수 있는 빠른 결과를 얻기 위해 시간 단위로 데이터를 재구성 (원래 데이터는 분 단위로 제공)
• 데이터의 크기가 2075259에서 34589로 줄어들지만, 데이터의 전체적인 구조는 유지된다.

## resampling of data over hour
df_resample = df.resample('h').mean()
df_resample.shape



• [0,1] 범위의 모든 기능을 확장
• 재샘플링된 데이터(시간 이상)를 기반으로 훈련

values = df_resample.values


## full data without resampling
#values = df.values

# integer encode direction
# ensure all data is float
#values = values.astype('float32')
# normalize features
scaler = MinMaxScaler(feature_range=(0, 1))
scaled = scaler.fit_transform(values)
# frame as supervised learning
reframed = series_to_supervised(scaled, 1, 1)

# drop columns we don't want to predict
reframed.drop(reframed.columns[[8,9,10,11,12,13]], axis=1, inplace=True)
print(reframed.head())

현재 시간(재샘플링에 따라 다름)에서 7개의 입력 변수(입력 시리즈)와 'Global_active_power'에 대한 1개의 출력 변수를 보임



💙 Splitting the rest of data to train and validation sets

• 준비된 데이터 세트를 train와 test set로 나눔
• 모델의 교육 속도를 높이기 위해 데이터 첫해에만 모델을 train 한 후 향후 3년 동안 데이터를 평가

# split into train and test sets
values = reframed.values

n_train_time = 365*24
train = values[:n_train_time, :]
test = values[n_train_time:, :]

# split into input and outputs
train_X, train_y = train[:, :-1], train[:, -1]
test_X, test_y = test[:, :-1], test[:, -1]

# reshape input to be 3D [samples, timesteps, features]
train_X = train_X.reshape((train_X.shape[0], 1, train_X.shape[1]))
test_X = test_X.reshape((test_X.shape[0], 1, test_X.shape[1]))
print(train_X.shape, train_y.shape, test_X.shape, test_y.shape)

• LSTM이 예상한 대로 입력을 3D 형식, 즉 [샘플, 시간 단계, 특징]으로 재구성



💙 Model architecture

• 1) 첫 번째 visible layer 에 100개의 뉴런이 있는 LSTM
• 2) 20%를 dropout
• 3) Global_active_power를 예측하기 위한 output layer 의 뉴런 1개
• 4) input shape는 7개의 feature로 구성된 1회 time step
• 5) 평균 절대 오차(MAE) 손실 함수와 확률적 경사 강하의 효율적인 Adam 버전을 사용

model = Sequential()
model.add(LSTM(100, input_shape=(train_X.shape[1], train_X.shape[2])))
model.add(Dropout(0.2))

model.add(Dense(1))
model.compile(loss='mean_squared_error', optimizer='adam')



• 6) 모델은 batch size가 70인 20개의 training epoch 에 적합할 것

# fit network
history = model.fit(train_X, train_y, epochs=20, batch_size=70, validation_data=(test_X, test_y), verbose=2, shuffle=False)



• 7) Loss 시각화

# summarize history for loss

plt.plot(history.history['loss'])
plt.plot(history.history['val_loss'])
plt.title('model loss')
plt.ylabel('loss')
plt.xlabel('epoch')
plt.legend(['train', 'test'], loc='upper right')
plt.show()



• 8) 예측하기 +  RMSE

# make a prediction
yhat = model.predict(test_X)
test_X = test_X.reshape((test_X.shape[0], 7))

# invert scaling for forecast
inv_yhat = np.concatenate((yhat, test_X[:, -6:]), axis=1)
inv_yhat = scaler.inverse_transform(inv_yhat)
inv_yhat = inv_yhat[:,0]

# invert scaling for actual
test_y = test_y.reshape((len(test_y), 1))
inv_y = np.concatenate((test_y, test_X[:, -6:]), axis=1)
inv_y = scaler.inverse_transform(inv_y)
inv_y = inv_y[:,0]

# calculate RMSE
rmse = np.sqrt(mean_squared_error(inv_y, inv_yhat))
print('Test RMSE: %.3f' % rmse)

헉 너무 높다!



모델을 개선하려면 epoch와 batch_size를 조정하기



• Time steps, 모든 step는 1시간 (시간 단계를 실제 시간 인덱스로 쉽게 변환할 수 있음)
• demo 목적으로, 200시간 안에 예측을 비교 목표!

aa=[x for x in range(200)]

plt.plot(aa, inv_y[:200], marker='.', label="actual")
plt.plot(aa, inv_yhat[:200], 'r', label="prediction")
plt.ylabel('Global_active_power', size=15)
plt.xlabel('Time step', size=15)
plt.legend(fontsize=15)
plt.show()

들쭉날쭉하군...



6️⃣ Final

• 순차적 문제에 대한 최신 기술인 LSTM 신경망을 사용
• 계산 시간을 단축하고 결과를 빠르게 얻기 위해 첫 해 데이터(시간에 따라 다시 샘플링)를 사용하여 모델을 교육하고 나머지 데이터를 사용하여 모델을 테스트
• 합리적인 예측을 얻을 수 있다는 것을 보여주기 위해 매우 간단한 LSTM 신경망을 구성
  • BUT, 행의 수가 너무 많고 결과적으로 계산은 매우 시간이 걸림
  • 가장 좋은 것은 GPU에서 실행되는 스파크(MLlib)를 사용하여 코드의 마지막 부분을 작성하는 것
  • CNN은 데이터에 상관관계가 있기 때문에 여기서 유용하다(CNN 계층은 데이터의 로컬 구조를 조사하는 좋은 방법)
